JHC (편흡입볼류트펌프)

> 제품소개 > 펌프 > JHC (편흡입볼류트펌프)

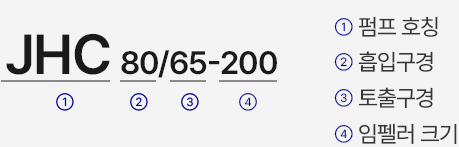

펌프 표시

용도

  • 발전소 냉각수 및 연료 이송
  • 조선 및 해양 플랜트
  • 해수 이송용
  • 일반 공정 펌핑

특징

  • KS B 7501 표준
  • 유량양정의 표준화로 사용범위가 넓다.
  • 임펠러 구조가 open / closed impeller 적용 가능하다.
  • 펌프의 진동 및 소음이 낮은 편이다.
  • 오일윤활로 관리가 용이하다.
  • 유지보수의 편리성을 위한 후방 분해구조(back pull-out)로 되어있다.
  • 부품의 표준화로 호환성이 높고, 다양한 재질 적용이 가능하다.

표준 사양

토출량 0.05~11 ㎥/min
전양정 ~80 m
유체온도 0℃~90℃
회전속도 1200 ~ 3500 rpm (60Hz)
회전방향 C.W (viewed from drive end)
패킹부 Mechanical Seal / Gland Packing
플랜지규격 Ratings : KS 10K, ANSI
Facing : RF, FF
Location : End suction, Top discharge
재질 GC200, GC250, GCD450, 20~27CrGC
SC42, SSC13(ASTM CF 8), SSC14 (ASTM CF 8M), SSC16(ASTM CF 3M),
Hastelloy-C, Alloy-20 ,etc
베어링윤활 Oil bath type

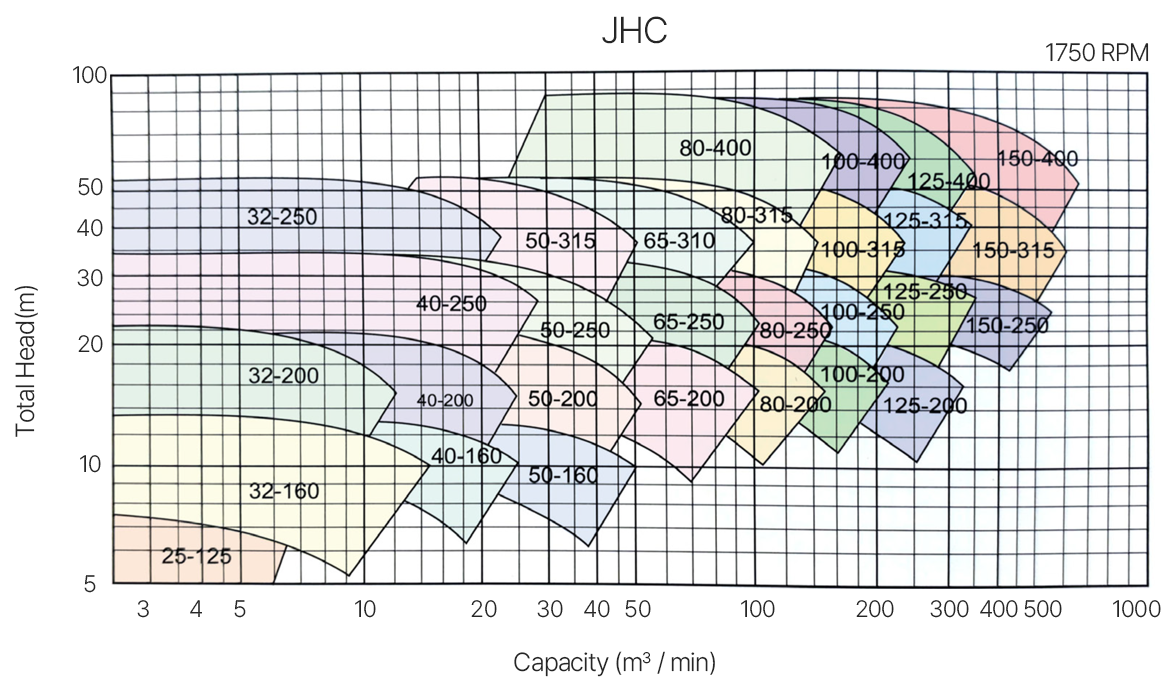

선정표

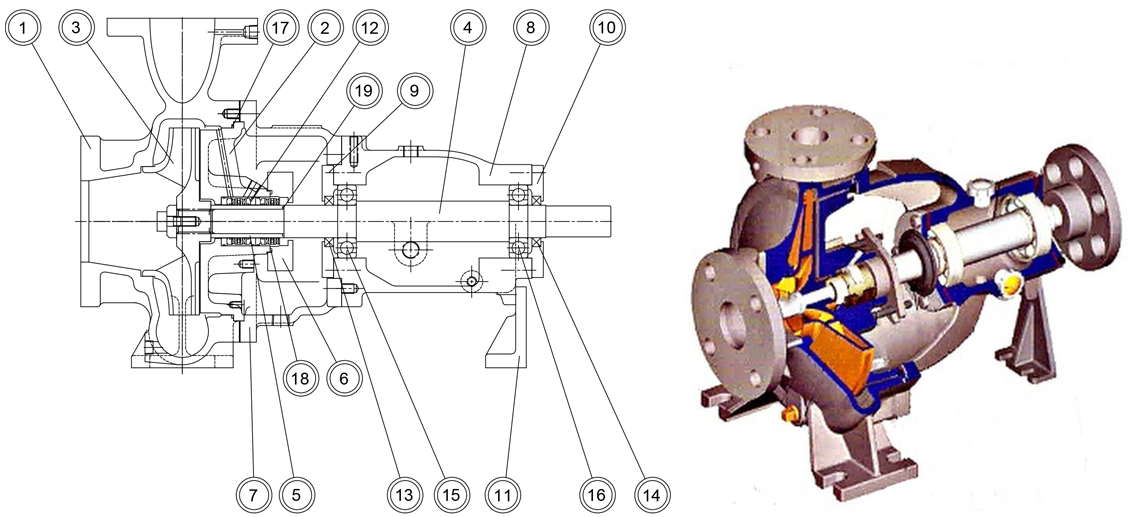

구조도

No Part Name Meterial
Standard Option
1 CASING GC200 GC250 SSC13-16 GCD450 20-27GrGC SC42 Hast-C Alloy-20
2 CASING COVER GC200 GC250 SSC13-16 GCD450 20-27GrGC SC42 Hast-C Alloy-20
3 IMPELLER SSC13 SSC13 SSC13-16 SSC13 20-27GrGC SC42 Hast-C Alloy-20
4 SHAFT STS304 STS304 STS304-316L STS304 STS304 SM45C STS316 STS316
5 SLEEVE STS304 STS304 STS304-316L STS304 STS304 STS304 STS316 STS316
6 SEAL COVER SM45C SM45C STS304 SM45C SM45C SM45C STS316 STS316
7 ADAPTER GC200
8 BEARING HOUSING GC200
9 BEARING COVER(Front) GC200
10 BEARING COVER(Rear) GC200
11 SUPPORT GC200
12 MECHANICAL SEAL SiC:SiC / SiC: Ca / TC: TC / TC: Ca
13 OIL SEAL(Front) NBR
14 OIL SEAL(Rear) NBR
15 BEARING(Radial) STB2
16 BEARING(Thrust) STB2
17 O-ring (Casing) NBR
18 O-ring (Seal cover) NBR
19 O-ring (Sleeve) NBR

※ 그 외 요청하신 재질로도 제작 가능합니다.
