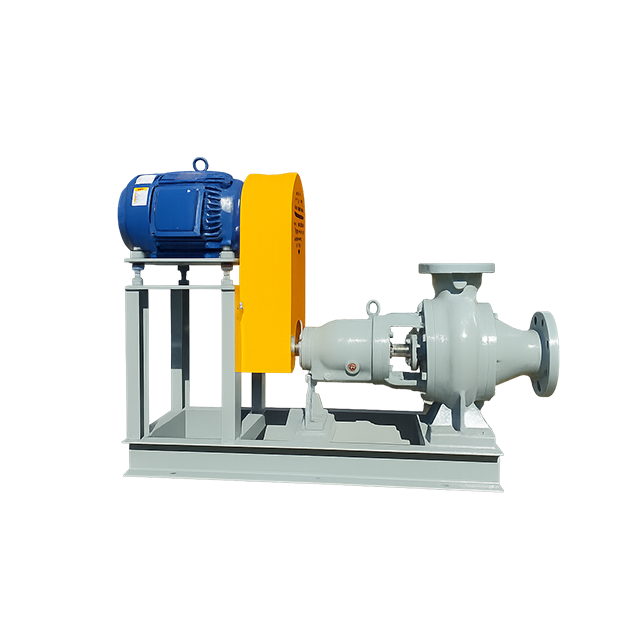

JSI (스크류펌프)
> 제품소개 > 펌프 > JSI (스크류펌프)
펌프 표시
용도
- 하수처리장 오니이송용
- 수산업 이송용
- 화력 발전소용
- 제철소, 제련소
- 오,폐수처리장 슬러지이송용
- 제지 및 펄프이송용
- 건설업, 채석업
- 일반 공업용
특징
- 무폐쇄 스크류타입 임펠러 형상으로, 스크류부분과 원심부분의 복합형태로 고형물 혹은 섬유질 이송에 적합하며, 효율이 좋다.
- 어패류 이송에 용이하다.
- 고농도 펄프액, 오니 이송에 용이하다.
- V-Belt 형식으로 풀리 변경으로 간편하게 사양조정이 가능하다.
- 유지보수의 편리성을 위한 후방 분해구조(back pull-out)로 되어있다.
- 부품의 표준화로 호환성이 높고, 다양한 재질 적용이 가능하다.
표준 사양
| 토출량 | 0.05~40 ㎥/min |
|---|---|
| 전양정 | ~30 m |
| 유체온도 | 0℃~90℃ |
| 회전속도 | 800 ~ 2500 rpm (60Hz) |
| 회전방향 | C.W (viewed from drive end) |
| 패킹부 | Mechanical Seal / Gland Packing |
| 플랜지규격 | Ratings : KS 10K, ANSI Facing : RF, FF Location : End suction, Top discharge |
| 재질 | GC200, GC250, GCD450, 20~27CrGC SC42, SSC13(ASTM CF 8), SSC14 (ASTM CF 8M), SSC16(ASTM CF 3M), Hastelloy-C, Alloy-20 ,etc |
| 베어링윤활 | Oil bath type |
사양
| 모델명 | 구경(Ø) | 유량(㎥/min) | 양정(mH) | 동력(kW) | 펌프중량 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|
| 흡입(Suc.) | 토출(Dis.) | 최소(min.) | 최대(max.) | 최소(min.) | 최대(max.) | 최소(min.) | 최대(max.) | ||
| JSI-50/50 | 50 | 50 | 0.05 | 0.3 | 3.0 | 12 | 0.75 | 2.2 | 90 |
| JSI-65/50 | 65 | 50 | 0.1 | 0.5 | 3.0 | 20 | 1.5 | 3.7 | 98 |
| JSI-80/65 | 80 | 65 | 0.2 | 1.5 | 5.0 | 30 | 1.5 | 18.5 | 110 |
| JSI-100/80 | 100 | 80 | 0.5 | 2.5 | 5.0 | 30 | 2.2 | 37 | 150 |
| JSI-125/100 | 125 | 100 | 1.0 | 3.0 | 5.0 | 30 | 5.5 | 45 | 200 |
| JSI-150/125 | 150 | 125 | 2.5 | 4.0 | 5.0 | 30 | 7.5 | 75 | 350 |
| JSI-200/150 | 200 | 150 | 3.5 | 10.0 | 5.0 | 30 | 11 | 90 | 450 |
| JSI-250/200 | 250 | 200 | 5.0 | 15.0 | 5.0 | 30 | 15 | 110 | 700 |
| JSI-300/250 | 300 | 250 | 8.0 | 18.0 | 5.0 | 30 | 22 | 150 | 850 |
| JSI-350/300 | 350 | 300 | 10.0 | 25.0 | 5.0 | 30 | 22 | 185 | 980 |
| JSI-400/350 | 400 | 350 | 15.0 | 30.0 | 5.0 | 30 | 37 | 250 | 1100 |
| JSI-450/400 | 450 | 400 | 15.0 | 35.0 | 5.0 | 30 | 37 | 300 | 1500 |
| JSI-500/450 | 500 | 450 | 20.0 | 40.0 | 5.0 | 30 | 37 | 300 | 1700 |

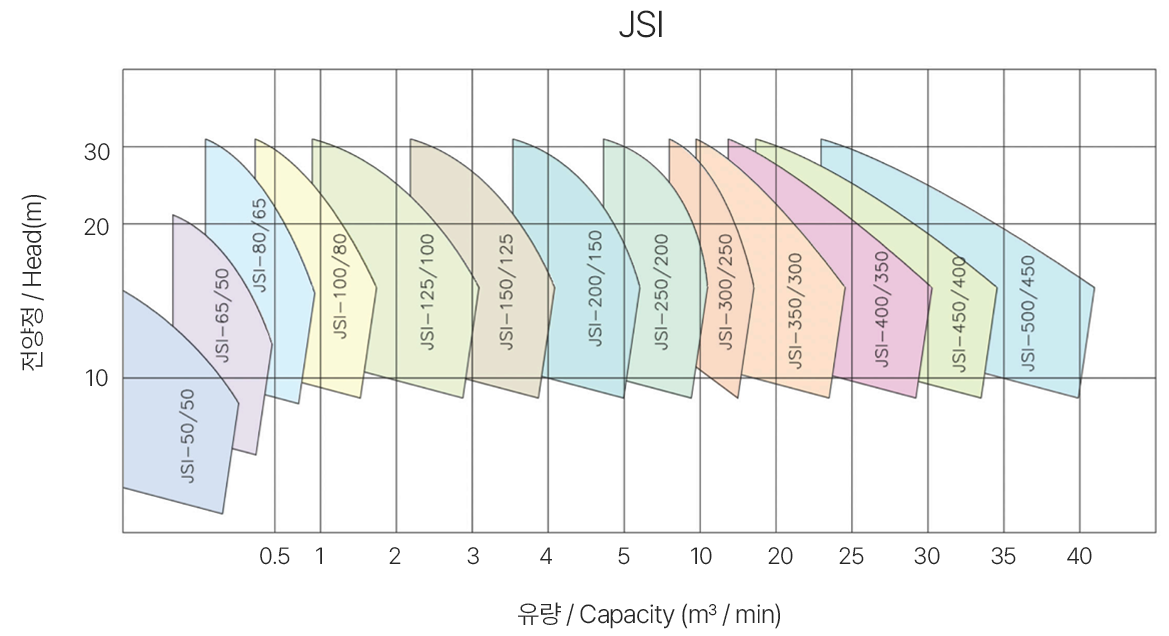

선정표
구조도
| No | Part Name | Meterial | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Standard | Option | ||||||||
| 1 | CASING | GC200 | GC250 | SSC13-16 | GCD450 | 20-27GrGC | SC42 | Hast-C | Alloy-20 |
| 2 | SUCTION COVER | GC200 | GC250 | SSC13-16 | GCD450 | 20-27GrGC | SC42 | Hast-C | Alloy-20 |
| 3 | CASING COVER | GC200 | GC250 | SSC13-16 | GCD450 | 20-27GrGC | SC42 | Hast-C | Alloy-20 |
| 4 | IMPELLER | SSC13 | SSC13 | SSC13-16 | SSC13 | 20-27GrGC | SC42 | Hast-C | Alloy-20 |
| 5 | SHAFT | STS304 | STS304 | STS304-316L | STS304 | STS304 | SM45C | STS316 | STS316 |
| 6 | SLEEVE | STS304 | STS304 | STS304-316L | STS304 | STS304 | STS304 | STS316 | STS316 |
| 7 | SEAL COVER | SM45C | SM45C | STS304 | SM45C | SM45C | SM45C | STS316 | STS316 |
| 8 | ADAPTER | GC200 | |||||||
| 9 | BEARING HOUSING | GC200 | |||||||
| 10 | BEARING COVER(Front) | GC200 | |||||||
| 11 | BEARING COVER(Rear) | GC200 | |||||||
| 12 | IMPELLER FLANGE | SSC13 | SSC13 | SSC13-16 | SSC13 | SSC13 | SSC13 | Hast-C | Alloy-20 |
| 13 | SUPPORT | GC200 | |||||||
| 14 | MECHANICAL SEAL | SiC:SiC / SiC: Ca / TC: TC / TC: Ca | |||||||
| 15 | OIL SEAL(Front) | NBR | |||||||
| 16 | OIL SEAL(Rear) | NBR | |||||||
| 17 | BEARING(Radial) | STB2 | |||||||
| 18 | BEARING(Thrust) | STB2 | |||||||
| 19 | O-ring | NBR | |||||||
| 20 | O-ring | NBR | |||||||
| 21 | O-ring | NBR | |||||||
※ 그 외 요청하신 재질로도 제작 가능합니다.

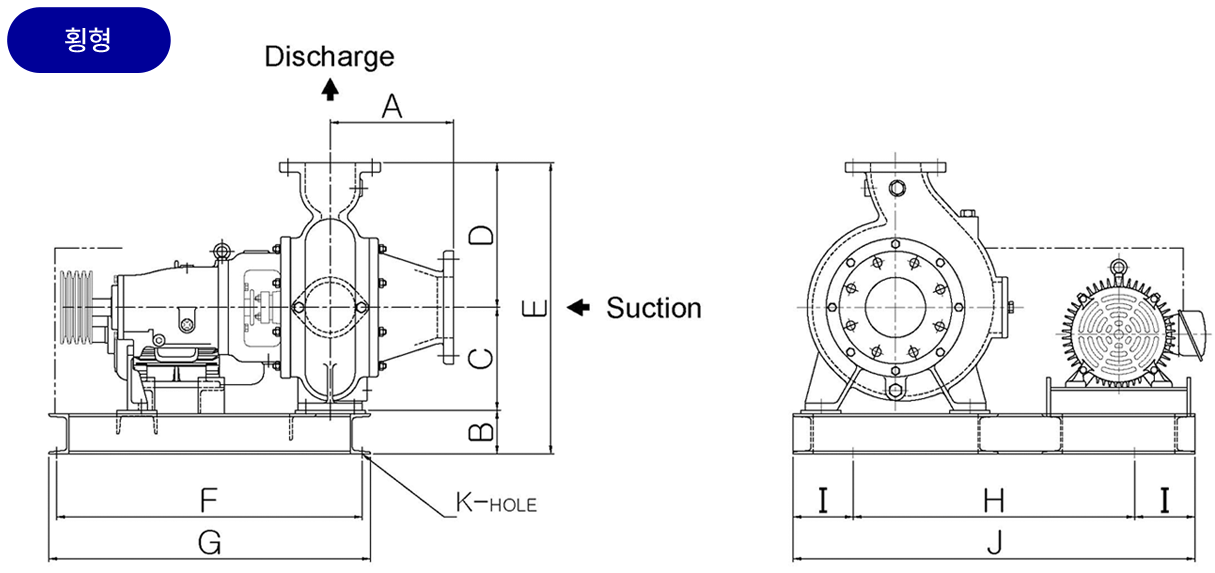

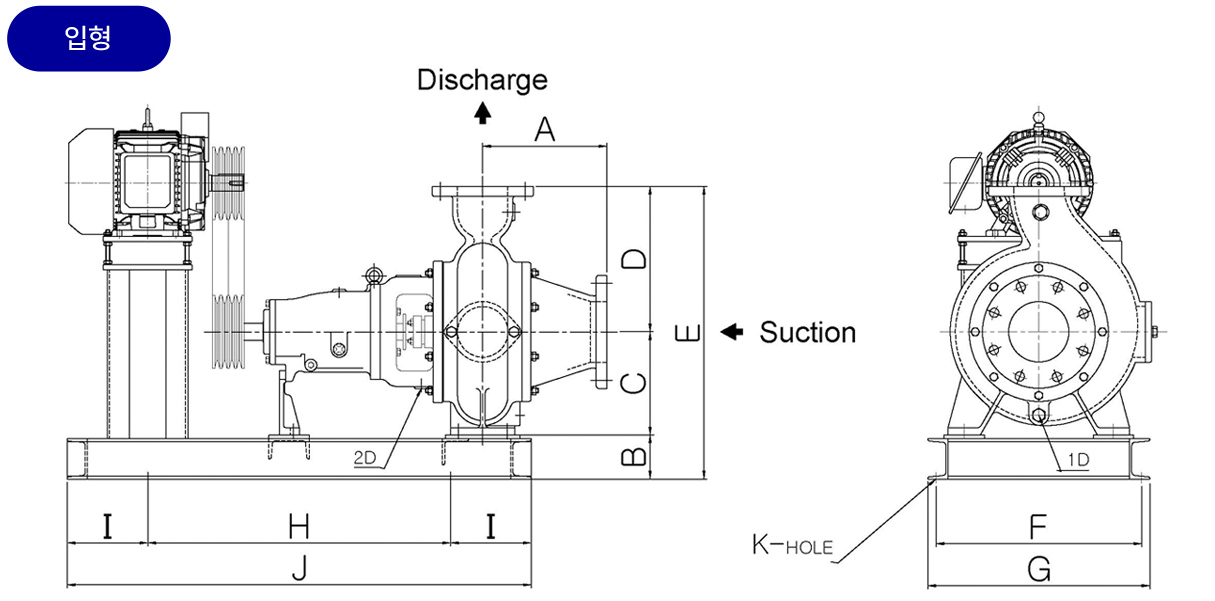

외형 치수도
| Model | Suc. | Dis. | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JSI-50/50 | 50A | 50A | 175 | 84 | 160 | 200 | 444 | 590 | 620 | 450 | 150 | 750 | 4-Ø15 |
| JSI-65/50 | 65A | 50A | 175 | 84 | 160 | 200 | 444 | 590 | 620 | 450 | 150 | 750 | 4-Ø15 |
| JSI-80/65 | 80A | 65A | 165 | 84 | 182 | 225 | 494 | 620 | 650 | 450 | 150 | 750 | 4-Ø15 |
| JSI-100/80 | 100A | 80A | 235 | 84 | 160 | 250 | 514 | 620 | 650 | 450 | 150 | 750 | 4-Ø15 |
| JSI-125/100 | 125A | 100A | 250 | 109 | 227 | 254 | 590 | 710 | 750 | 600 | 150 | 900 | 4-Ø19 |
| JSI-150/125 | 150A | 125A | 307 | 109 | 255 | 360 | 724 | 710 | 750 | 600 | 150 | 9000 | 4-Ø19 |
| JSI-200/150 | 200A | 150A | 357 | 109 | 255 | 360 | 724 | 760 | 800 | 700 | 150 | 1000 | 4-Ø19 |
| JSI-250/200 | 250A | 200A | 390 | 137 | 315 | 400 | 852 | 820 | 880 | 800 | 200 | 1200 | 4-Ø19 |
| JSI-300/250 | 300A | 250A | 460 | 166 | 450 | 580 | 1196 | 1040 | 1100 | 1100 | 150 | 1400 | 6-Ø23 |
| JSI-350/300 | 350A | 300A | 550 | 166 | 475 | 650 | 1291 | 1090 | 1150 | 1400 | 150 | 1700 | 6-Ø23 |
| JSI-400/350 | 400A | 350A | 700 | 170 | 470 | 690 | 1330 | 1130 | 1200 | 1500 | 150 | 1800 | 6-Ø23 |
| JSI-450/400 | 450A | 400A | 800 | 170 | 550 | 750 | 1470 | 1180 | 1250 | 1550 | 150 | 1850 | 6-Ø23 |
| JSI-500/450 | 500A | 450A | 800 | 170 | 550 | 750 | 1470 | 1180 | 1250 | 1550 | 150 | 1850 | 6-Ø23 |
| Model | Suc. | Dis. | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JSI-50/50 | 50A | 50A | 175 | 84 | 160 | 200 | 444 | 320 | 350 | 500 | 150 | 800 | 4-Ø15 |
| JSI-65/50 | 65A | 50A | 175 | 84 | 160 | 200 | 444 | 320 | 350 | 500 | 150 | 800 | 4-Ø15 |
| JSI-80/65 | 80A | 65A | 165 | 84 | 182 | 225 | 494 | 350 | 380 | 520 | 150 | 820 | 4-Ø15 |
| JSI-100/80 | 100A | 80A | 235 | 84 | 180 | 250 | 514 | 350 | 380 | 560 | 150 | 860 | 4-Ø15 |
| JSI-125/100 | 125A | 100A | 250 | 109 | 227 | 254 | 590 | 410 | 450 | 700 | 150 | 1000 | 4-Ø19 |
| JSI-150/125 | 150A | 125A | 307 | 109 | 255 | 360 | 724 | 510 | 550 | 830 | 200 | 1230 | 4-Ø19 |
| JSI-200/150 | 200A | 150A | 357 | 109 | 255 | 360 | 724 | 510 | 550 | 830 | 200 | 1230 | 4-Ø19 |
| JSI-250/200 | 250A | 200A | 390 | 137 | 315 | 400 | 852 | 560 | 620 | 950 | 200 | 1350 | 4-Ø19 |
| JSI-300/250 | 300A | 250A | 460 | 166 | 450 | 580 | 1196 | 790 | 850 | 1300 | 200 | 1700 | 6-Ø23 |
| JSI-350/300 | 350A | 300A | 550 | 166 | 475 | 650 | 1291 | 790 | 850 | 1400 | 200 | 1800 | 6-Ø23 |
| JSI-400/350 | 400A | 350A | 700 | 170 | 470 | 690 | 1330 | 790 | 850 | 1450 | 200 | 1850 | 6-Ø23 |
| JSI-450/400 | 450A | 400A | 800 | 170 | 550 | 750 | 1470 | 790 | 850 | 1450 | 200 | 1850 | 6-Ø23 |
| JSI-500/450 | 500A | 450A | 800 | 170 | 550 | 750 | 1470 | 840 | 900 | 1500 | 200 | 1900 | 6-Ø23 |
